Урок 16-б. Линейная перспектива (Часть 2)

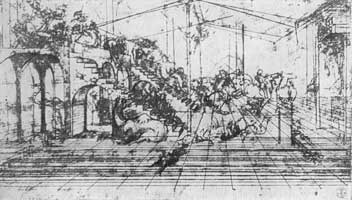

4. Леонардо да Винчи. Перспективное построение картины
4. Леонардо да Винчи. Перспективное построение картины

Нетрудно определять уровень горизонта, когда натура подобна изображенной на рис. 4. Здесь можно довольно точно чувствовать горизонт в глубине пространства. На рис. 5, хотя пространство закрытое, все же можно ориентироваться. Ясно, что рисующий сидел, и уровень его глаз (точка наблюдения) совпадала с уровнем глаз сидящих персонажей.

Рассмотрим еще несколько правил линейной перспективы:

5. И.Е. Репин. А.М. Горький читает пьесу «Дети солнца»
5. И.Е. Репин. А.М. Горький читает пьесу «Дети солнца»

1. Параллельные линии натуры, если они идут под углом к картинной плоскости, например рельсы, уходящие в глубину, кажутся глазу сходящимися в одной точке. Их и следует рисовать направленными в эту точку. Если они параллельны картинной плоскости, то останутся параллельными между собой и на рисунке. Поэтому вертикальные линии, например, всегда изображаются вертикальными. Исключением может быть случай, когда картинная плоскость мыслится наклонной: тогда вертикали будут сходиться.

В нашем художественном интернет магазине имеется возможность купить картину недорого маслом на холсте, примеры работ художника Ирины Панариной-Сильвестровой можно увидеть в разделе «продажа картин», также на нашем сайте предоставлятся услуга портрет на заказ по фотографии, примеры портретов смотрите в рубрике «заказать портрет».

6. Перспектива куба
6. Перспектива куба

2. Если линии параллельны плоскости горизонта или предметной плоскости, т. е. горизонтальны, то точка их схода лежит на линии горизонта. Если они наклонны, — точка схода лежит выше или ниже горизонта.

3. Прямые линии, перпендикулярные картинной плоскости, на рисунке будут сходиться в центральной точке схода.

На рис. 6 изображены кубы, стоящие на разной высоте, во фронтальном положении. Здесь параллельны картинной плоскости все вертикальные ребра и половина горизонтальных. Остальные горизонтальные ребра перпендикулярны картинной плоскости и направляются в центральную точку схода.

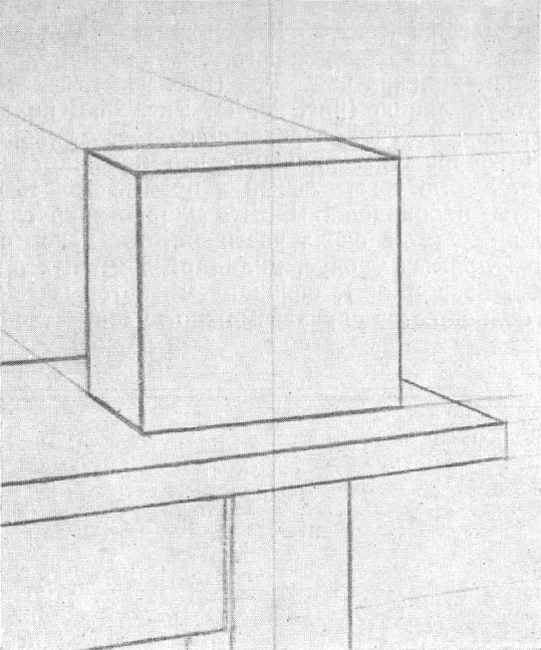

7. Перспектива куба
7. Перспектива куба

На рис. 7 показаны кубы, стоящие под случайным углом к картинной плоскости. Куб а поставлен к ней под углом 45°, поэтому разворот плоскостей в стороны у него одинаков, а точки схода, левая и правая равно удалены от точки Р (это расстояние условно принимается равным расстоянию от точки наблюдения до точки Р). Ближнее и дальнее ребра куба находятся на одной вертикали.

Кубы д и г стоят на горизонтальной плоскости под случайным углом к картинной плоскости. Следовательно, здесь имеется группа вертикальных ребер и две группы параллельных между собой горизонтальных ребер, имеющих точки схода на горизонте, причем левая точка схода расположена близко, а правая — далеко за пределами картины.


Куб в имеет положение, при котором четыре ребра горизонтальны, и одно из них лежит в плоскости горизонта. Следовательно, эти ребра будут иметь точку схода на горизонте, в данном случае справа за пределами картины. Остальные ребра наклонны; часть их направляется в точку схода, лежащую ниже горизонта, часть в точку, лежащую выше горизонта.

У куба б все грани и ребра наклонны, следовательно, все три точки схода лежат за пределами горизонта.

8. Перспектива этажерки
8. Перспектива этажерки

Рис. 8 изображает схемы двух этажерок: стоящей и лежащей. Каждое звено этажерок имеет в основе куб. Здесь наглядно показано изменение очертаний кубов и ограничивающих их квадратов при удалении в глубину и возвышении до горизонта и выше.

На рис. 9 изображен стол, на нем стоят куб и пирамида. Горизонт находится в верхней части картинной плоскости, главный перпендикуляр проходит через середину стола. Все три предмета поставлены фронтально, т. е. параллельно картинной плоскости, следовательно, часть горизонтальных линий проводится параллельно горизонту, а часть направляется в центральную точку схода.

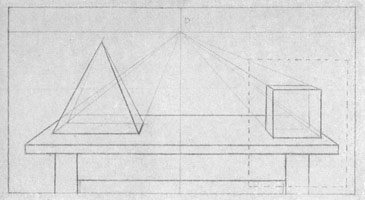

9. Куб и пирамида на горизонтальной плоскости
